Габионные конструкции Коробчатые конструкции с диафрагмой и с армирующей панелью (АД)
Описание
Коробчатые конструкции с диафрагмой и с армирующей панелью (АД)

Изделия по ГОСТ Р 52132-03 и ТУ 14-178-350-98



Основные размеры:

Размеры, м

Кол-во
диафрагм,
шт.

Коробчатой конструкции Армирующей панели
Длина, L Ширина, B Высота, Н Длина, L1 Ширина, В1
2 2 1 5 2 1

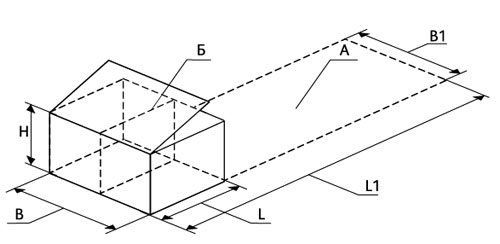

А – армирующая панель из металлической сетки двойного кручения;
Б – диафрагма из металлической сетки двойного кручения.

*Коробчатые ГСИ с армирующей панелью изготавливают из сетки № 80 из проволоки диаметром 2,7 мм; 3,0 мм; 2,7/3,7 мм.

Предельные отклонения линейных размеров конструкций должны быть не более ±5%, высоты многоячеистых конструкций – не более ±10%.
